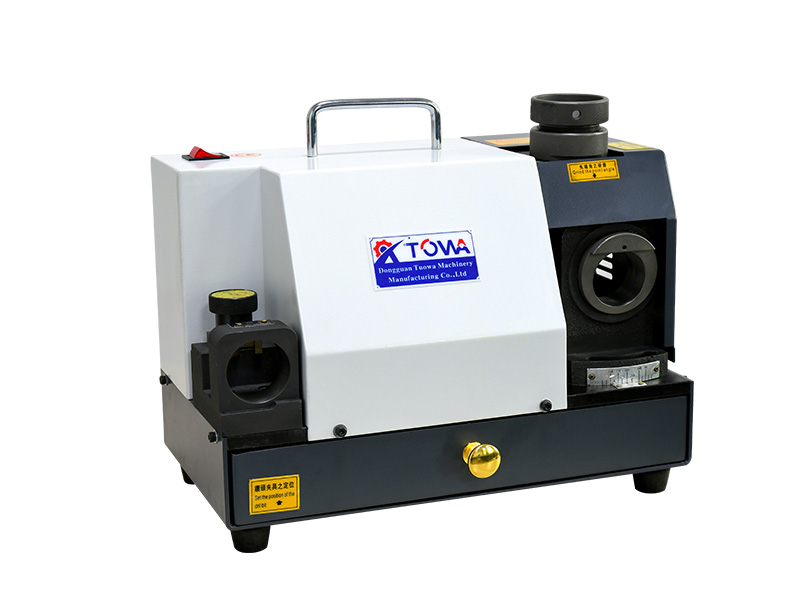

夾頭組之組裝
夾具組裝步驟1.先確定鑽頭材質，並選用合適之砂輪使用。
※ CBN砂輪適用HSS(高速鋼)材質、SD砂輪適用鎢鋼材質。2.將左側調整台調整刻度歸零：順時針旋轉到底,逆時針調到“0”的位置。
A.選擇適用筒夾放入夾頭座。(以45°將筒夾嵌入夾頭座)
B.放入順序：筒夾及夾頭座與固定夾頭螺帽鏈接，再將鑽頭由夾頭座方向放入直到鑽頭凸出約5mm。
※應保持鑽頭少許調整空間。
A.將左側調整台刻度，調到欲修磨鑽頭之外徑尺寸。
B.夾頭固定具組，放入左側調整台架且完全密接後，以順時針方向向右
旋轉定位。
C.鑽頭先端插入底部後，以順時針方向向右旋轉定位。
D.夾頭固定具組，以順時針方向向右旋轉到底部後並鎖緊。
組裝完畢確定刃口平行線E.取出夾頭固定具組時微微向左邊旋轉，然後取出。
下麵螺絲為中心靜點固定
調整方法如下
打開砂輪罩殼，旋鬆中心靜點固定螺絲，調整中心靜點螺絲，順時針旋轉中心靜點變大，逆時針旋轉則變小。
先端角之研磨
啟動開關馬達回轉安定時，將夾頭固定具組放置右側研磨台，固定座缺口部位對準研磨台之台
階，輕輕推底夾具組左右轉動緩緩向前推到底,直到研磨聲音靜止後取出,再轉180°，以同樣的
方式研磨到無聲為止。
※研磨時不可握住鑽柄,用力將影響中心不平均。
※先端角可調角度90°~135°。
逃隙角(後角)之研磨
研磨中心靜點時，將夾頭固定具組放入靜點研磨座，輕輕推底砂輪，放入到底後,左右旋轉到無
聲為止，取出轉向180°，以同樣方式研磨另一邊到無聲為止。
※中心靜點研磨時，以夾頭固定具組缺角線約中心的位置對準研
磨座上之定位梢。
鑽頭前切削刃(前角)之研磨
研磨前切削刃時,將夾頭固定具組放入靜點研磨座,輕輕推底砂輪，放入到底後，向右旋轉到無聲
為止，再退回到中心,取出轉向180°,以同樣方式研磨另一邊到無聲為止。
※前切削刃研磨時，夾頭固定具組上下取付動作，以夾頭固定具組缺角線約中心的位置對準研
磨座上之定位梢。
