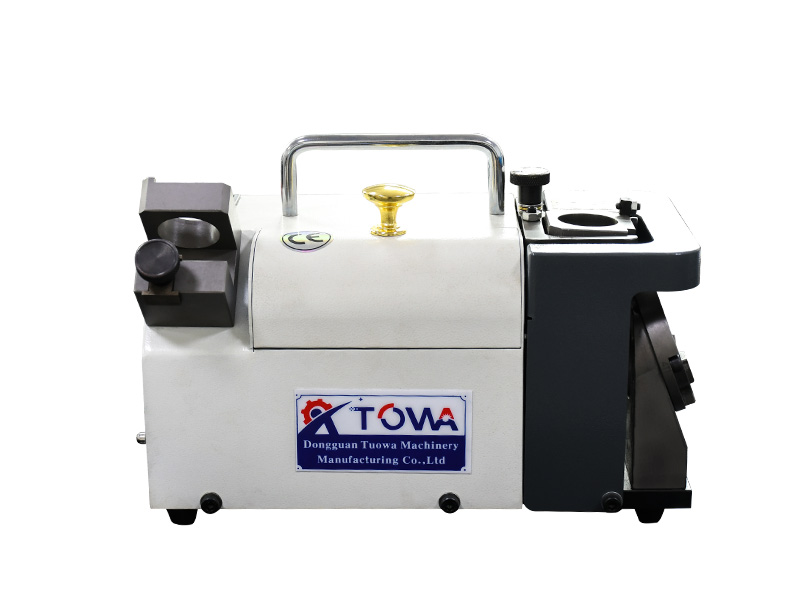

磨機是一種在工業上可以用來研磨修複銑刀的機器,可以研磨2刃、3刃、4刃等通用端銑刀,也可用鎢棒直接開出刃口。是使銑刀恢複如新必不可少的小型工具磨床。
- 中文名
- 銑刀研磨機
- 外文名
- END MILL RE-SHARPENEP
- 研磨刃
- 2刃、3刃、4刃
- 轉 速
- 4800rpm
- 馬 達
- 220v/180w/250w
- 標配砂輪
- CBN(SDC)
- 研磨位
- 底刃
- 研磨範圍
- 4-14或12-30
1.一般此類機器可研磨2刃、3刃、4刃、6刃(
12以上)等通用端銑刀,也可用鎢棒直接開出刃口。
一般銑刀研磨機研磨之銑刀刃2.具有研磨精準且快速,操作簡單,無需技巧即可輕鬆研磨等特點。
3.若機器裝置鑽石砂輪,隻需一塊砂輪既可完成所有工序,角度精確,壽命長,節省成本,提高使用效益。
4.根據
銑刀之材質可以選擇不同的砂輪以達到完美修複的目的。CBN修磨高速鋼材質,SDC修磨合金鎢鋼材 質,切不可以弄錯。
5.根據要磨的銑刀,選擇同銑刀標準直徑的筒夾,搭配合適的夾頭組,放入銑刀研磨座方可進行研磨工作。
[1] 銑刀研磨機依據功能的不同大致分為以下幾種:
隻可研磨銑刀之端麵的銑刀研磨機,功能略少,但機身小巧精致,適合一般隻研磨端麵之工人。
適用於研磨螺旋型銑刀之側刃,功能較強,但機身也略重,適合需求螺旋銑刀研磨之工人。
球頭銑刀研磨機
具有專利技術的球頭銑刀研磨機打破了普通銑刀研磨機隻可研磨普通端麵側刃之限製,能完美研磨球頭銑刀之先端角與後角。
銑刀夾具組之組裝
選擇筒夾固定夾頭
螺帽、銑刀、
筒夾、夾頭座,研磨銑刀選擇適用筒夾,以45°將筒夾放入夾頭座,放入圖示之3銑刀、1筒夾及夾頭座、4固定夾頭螺帽。
銑刀夾具組之定位
A 固定夾頭螺帽放入長度定位座孔內,完全密接後順時針方向,向右旋轉定位。 B 端銑刀先端插入底部後,輕推碰到平麵向右轉卡住定位。 C 夾頭座向右轉到底鎖緊。 D 取出時握住固定夾頭螺帽微微向左旋轉後取出。E 觀察銑刀刃是否與夾頭座成平行線若不平行則需重新定位。
可調試中心逃隙角研磨
將銑刀夾具組插入中心逃隙角研磨座孔內輕推至底研磨直到研磨聲音靜止為止。可調式中心旋轉可依銑刀之用法不同作調整,如過中心點之立銑刀磨法之類研磨2刃,3刃銑刀需左右旋轉,4刃,6刃不需旋轉。
第二離隙角研磨
第二離隙角將銑刀夾具組插入第二離隙研磨座孔內輕推至底研磨直到研磨聲音靜止為止。研磨聲音靜止取出,再轉180°或90°同樣方式研磨到無聲為止。
端麵之研磨
研磨前請先將E刻度旋鈕後退回原點,再前進至適當研磨量,開關燈亮起馬達轉安定時,將銑刀夾具放置端麵角度研磨座孔內,固定夾頭螺帽缺口部對準研磨座,輕輕推底研磨,直到研磨聲音靜止取出,再轉180°或90°同樣方式研磨到無聲為止。
銑刀側刃之研磨
先調整銑刀需要修磨的長度,放入軸承組,看間隙用微調調整修刃口的後角。開啟砂輪再調拖板修的尺寸。第二次開始修磨銑刀的外刃。
更換砂輪請使用者使用前後以空壓槍,清潔所有機台灰層鐵屑,尤其是研磨接觸孔之清潔,以確保機台使用壽命。
更換砂輪正確方法:
鬆開固定螺絲,打開砂輪保護蓋,取下砂輪固定螺絲及扇葉片,取出砂輪,將砂輪及軸心接觸麵擦拭幹淨,砂輪新品裝入軸心,扇葉片及固定螺絲裝回,再將固定螺絲鎖緊,蓋回砂輪保護蓋,鎖上外殼固定螺絲即可完成操作。
